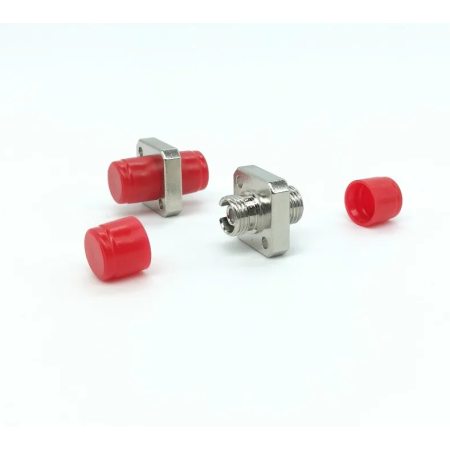

Guía de Fibra Óptica FC/UPC Tipo D

La Guía de Fibra Óptica FC/UPC Tipo D ha sido desarrollada para ofrecer una conexión óptica confiable en instalaciones profesionales de telecomunicaciones, centros de datos, redes FTTH, CATV e instrumentación.

Su diseño Tipo D permite fijar el adaptador directamente sobre paneles metálicos o cajas de distribución mediante su sistema de montaje estándar, proporcionando una instalación robusta y ordenada.

El conector FC (Ferrule Connector) utiliza un sistema de fijación por rosca, ampliamente reconocido por su excelente resistencia a vibraciones y estabilidad mecánica, siendo muy utilizado en aplicaciones industriales, laboratorios e instrumentación óptica.

Gracias al casquillo cerámico de zirconia, la guía mantiene una alineación precisa entre ambas fibras, minimizando la pérdida de inserción y garantizando una transmisión óptica de alta calidad.

El pulido UPC (Ultra Physical Contact) proporciona una baja reflexión óptica, permitiendo conexiones confiables en redes de alta velocidad.

Beneficios y ventajas

• Compatible con conectores FC/UPC.
• Diseño Tipo D para montaje en panel.
• Sistema de fijación mediante rosca.
• Casquillo cerámico de zirconia de alta precisión.
• Baja pérdida de inserción.
• Excelente pérdida de retorno.
• Alta estabilidad mecánica.
• Ideal para paneles ODF y cajas terminales.
• Fácil instalación.
• Larga vida útil.
• Producto para aplicaciones profesionales.

Usos recomendados

• Redes FTTH.
• Telecomunicaciones.
• Centros de datos.
• Redes CATV.
• Instrumentación óptica.
• Laboratorios.
• Paneles ODF.
• Cajas terminales de fibra óptica.
• Cableado estructurado.
• Redes industriales.

Ficha técnica

• Tipo de producto: Adaptador (Guía) de fibra óptica.
• Modelo: Tipo D (Panel Mount).
• Tipo de conector: FC/UPC.
• Configuración: Simplex.
• Sistema de fijación del conector: Rosca.
• Montaje: Tipo D para panel.
• Pulido: UPC (Ultra Physical Contact).
• Casquillo interno: Cerámica de zirconia.
• Material del cuerpo: Metal de alta resistencia.
• Pérdida de inserción: ≤ 0,2 dB (típica).
• Pérdida de retorno: ≥ 50 dB.
• Aplicación: Redes monomodo (Single Mode).
• Uso: Profesional.

Importante: Esta guía está diseñada para conectores FC/UPC. No debe utilizarse con conectores FC/APC, ya que ambos tipos de pulido son incompatibles y pueden afectar el rendimiento óptico.

Compatibilidad

Compatible con:

• Patch Cord FC/UPC.
• Pigtail FC/UPC.
• Paneles ODF.
• Cajas terminales de fibra óptica.
• Patch Panel de fibra óptica.
• Redes monomodo (Single Mode).

Contenido del paquete

• 1 Guía de Fibra Óptica FC/UPC Tipo D.

Preguntas frecuentes (FAQ)

¿Qué significa que sea Tipo D?

Significa que el adaptador está diseñado para montaje en panel, utilizando un formato estándar que facilita su instalación en ODF, cajas terminales y gabinetes de telecomunicaciones.

¿Qué ventaja ofrece el conector FC?

El sistema de fijación mediante rosca proporciona una conexión firme, estable y resistente a vibraciones, ideal para aplicaciones industriales y de telecomunicaciones.

¿Es compatible con conectores FC/APC?

No. Solo debe utilizarse con conectores FC/UPC.

¿Para qué aplicaciones se recomienda?

Es ideal para redes FTTH, CATV, telecomunicaciones, centros de datos, instrumentación y cualquier instalación profesional de fibra óptica.
