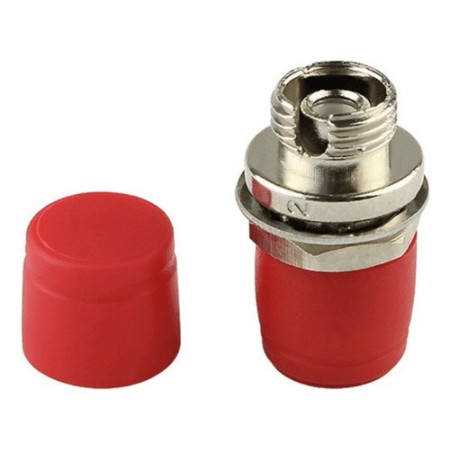

Guía de Fibra Óptica FC/UPC

La Guía de Fibra Óptica FC/UPC permite conectar de manera precisa dos patch cords o pigtails con conectores FC/UPC, manteniendo una alineación óptica óptima para minimizar las pérdidas de señal.

El conector FC (Ferrule Connector) utiliza un sistema de fijación mediante rosca, lo que proporciona una conexión altamente estable incluso en ambientes con vibraciones, siendo ampliamente utilizado en instrumentación, laboratorios, telecomunicaciones y equipos de medición.

Este adaptador incorpora un casquillo cerámico de zirconia, que garantiza una alineación precisa de la fibra, reduciendo la pérdida de inserción y mejorando la repetibilidad de la conexión.

El pulido UPC (Ultra Physical Contact) ofrece una baja reflexión óptica y un excelente desempeño en aplicaciones de transmisión de datos de alta velocidad.

Su formato estándar permite instalarlo fácilmente en paneles ODF, cajas terminales de fibra óptica, patch panel y bandejas de distribución.

Beneficios y ventajas

• Compatible con conectores FC/UPC.
• Sistema de fijación mediante rosca.
• Baja pérdida de inserción.
• Excelente estabilidad mecánica.
• Casquillo cerámico de zirconia.
• Alta precisión de alineación.
• Baja pérdida de retorno.
• Excelente repetibilidad de conexión.
• Fácil instalación.
• Ideal para aplicaciones profesionales.
• Larga vida útil.

Usos recomendados

• Redes FTTH.
• Telecomunicaciones.
• Redes de fibra óptica.
• Centros de datos.
• Instrumentación óptica.
• Equipos de medición.
• Redes CATV.
• Laboratorios.
• Paneles ODF.
• Cableado estructurado.

Ficha técnica

• Tipo de producto: Adaptador (Guía) de fibra óptica.
• Tipo de conector: FC/UPC.
• Configuración: Simplex.
• Sistema de fijación: Rosca (Threaded).
• Pulido: UPC (Ultra Physical Contact).
• Casquillo interno: Cerámica de zirconia.
• Material del cuerpo: Metal de alta resistencia.
• Pérdida de inserción: ≤ 0,2 dB (típica).
• Aplicación: Redes de fibra óptica monomodo (Single Mode).
• Instalación: Paneles ODF, cajas terminales y patch panel.

Importante: Este adaptador está diseñado para conectores FC/UPC. No debe utilizarse con conectores FC/APC, ya que ambos tipos de pulido no son compatibles y pueden provocar pérdidas importantes de señal.

Compatibilidad

Compatible con:

• Patch Cord FC/UPC.
• Pigtail FC/UPC.
• Paneles ODF.
• Patch Panel de fibra óptica.
• Cajas terminales ópticas.
• Redes monomodo (Single Mode).

Contenido del paquete

• 1 Guía de Fibra Óptica FC/UPC.

Preguntas frecuentes (FAQ)

¿Para qué sirve esta guía de fibra óptica?

Permite unir dos conectores FC/UPC, asegurando una conexión óptica estable y con baja pérdida de señal.

¿Qué ventaja tiene el conector FC?

El sistema de fijación mediante rosca ofrece una conexión muy firme y resistente a vibraciones, siendo ideal para aplicaciones industriales y de instrumentación.

¿Es compatible con FC/APC?

No. Está diseñada exclusivamente para conectores FC/UPC. No se recomienda conectar conectores UPC con APC.

¿Qué función cumple el casquillo cerámico?

Permite alinear con precisión las fibras ópticas, reduciendo la pérdida de inserción y mejorando la calidad de la transmisión.
