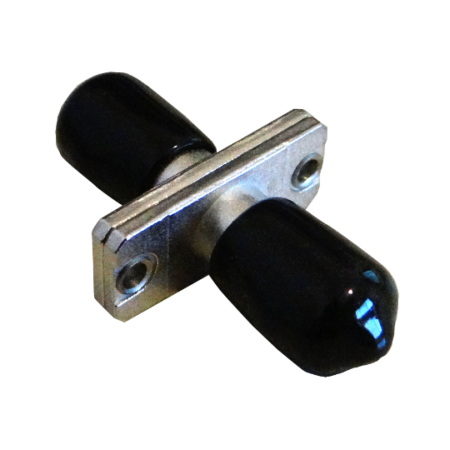

Guía de Fibra Óptica ST/UPC

La Guía de Fibra Óptica ST/UPC permite unir de forma segura dos patch cords o pigtails con conectores ST/UPC, manteniendo una alineación precisa que minimiza las pérdidas ópticas y garantiza una transmisión confiable.

El conector ST (Straight Tip) utiliza un sistema de fijación tipo bayoneta, ampliamente reconocido por su facilidad de instalación, rápida conexión y excelente estabilidad mecánica. Durante muchos años ha sido uno de los conectores más utilizados en redes LAN, telecomunicaciones, sistemas industriales e instrumentación óptica.

Gracias a su casquillo cerámico de zirconia, el adaptador proporciona una alineación exacta entre las fibras ópticas, reduciendo la pérdida de inserción y mejorando la repetibilidad de las conexiones.

Su diseño estándar facilita la instalación en paneles ODF, cajas terminales de fibra óptica, bandejas de distribución y patch panel, ofreciendo una solución confiable para instalaciones profesionales.

Beneficios y ventajas

• Compatible con conectores ST/UPC.
• Sistema de fijación tipo bayoneta.
• Baja pérdida de inserción.
• Excelente estabilidad mecánica.
• Casquillo cerámico de zirconia.
• Alta precisión de alineación.
• Fácil instalación y desconexión.
• Excelente repetibilidad de conexión.
• Compatible con paneles ODF y patch panel.
• Ideal para telecomunicaciones e instrumentación.
• Larga vida útil.

Usos recomendados

• Redes de fibra óptica.
• Telecomunicaciones.
• Cableado estructurado.
• Redes LAN.
• Centros de datos.
• Instrumentación óptica.
• Equipos de medición.
• Paneles ODF.
• Redes industriales.
• Laboratorios.

Ficha técnica

• Tipo de producto: Adaptador (Guía) de fibra óptica.
• Tipo de conector: ST/UPC.
• Configuración: Simplex.
• Sistema de fijación: Bayoneta.
• Pulido: UPC (Ultra Physical Contact).
• Casquillo interno: Cerámica de zirconia.
• Material del cuerpo: Metal de alta resistencia.
• Pérdida de inserción: ≤ 0,2 dB (típica).
• Alta repetibilidad: Sí.
• Aplicación: Redes de fibra óptica monomodo (Single Mode).
• Instalación: Paneles ODF, cajas terminales y patch panel.

Importante: Este adaptador está diseñado para conectores ST/UPC. No debe utilizarse con conectores de otro tipo de pulido o formato para evitar pérdidas de señal y daños en la conexión.

Compatibilidad

Compatible con:

• Patch Cord ST/UPC.
• Pigtail ST/UPC.
• Paneles ODF.
• Patch Panel de fibra óptica.
• Cajas terminales ópticas.
• Redes monomodo (Single Mode).

Contenido del paquete

• 1 Guía de Fibra Óptica ST/UPC.

Preguntas frecuentes (FAQ)

¿Para qué sirve esta guía de fibra óptica?

Permite unir dos conectores ST/UPC, manteniendo una conexión óptica estable y con baja pérdida de señal.

¿Qué tipo de fijación utiliza el conector ST?

Utiliza un sistema de bayoneta, que permite una conexión rápida, segura y resistente a vibraciones.

¿Es compatible con redes de telecomunicaciones?

Sí. Es ampliamente utilizada en redes de telecomunicaciones, cableado estructurado, instrumentación y sistemas de fibra óptica.

¿Qué función cumple el casquillo cerámico?

El casquillo de zirconia alinea con precisión las fibras ópticas, reduciendo la pérdida de inserción y mejorando el rendimiento de la conexión.
